注胶角码的厚度调整片

2022-04-20 15:34:52

次

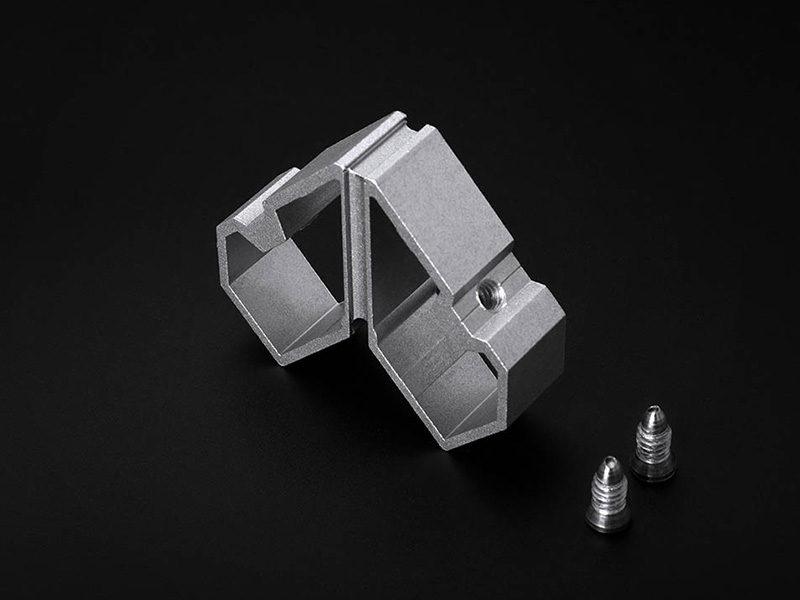

一种挤压铝合金型材注胶角码立体结构图，注胶角码加工胶上填充槽和胶下填充槽制作的注胶角码立体结构图，注胶角码镶嵌直角厚度调整片立体结构图。

注胶角码

其中：

1是直角形注胶角码，2是连接板，3是连接板孔，4是胶外填充槽，5是胶内填充槽，6是胶上填充槽，7是胶下填充槽，8是上固定端，9是上固定端减重孔，10是挤压上固定槽，11是下固定端，12是下固定端减重孔，13是挤压下固定槽，18是胶上侧填充槽，19是胶下侧填充，20注胶角码是直角厚度调整片。
